🎯 项目目标

  • 远程桌面连接 - 能通过远程连接（桌面）家庭局域网中的主机，支持 Mac 和 Windows 系统
  • 内网服务访问 - 局域网内主机安装了多种应用服务，如数据库、文件下载、NAS 云盘等，需要外部安全访问
  • 安全性保障 - 不通过端口映射方式直接暴露各端口到公网，确保内网安全

✨ 技术特点

  • 🏗️ 混合架构 - 公网服务直连 + 内网服务代理
  • 🧠 智能选择 - 自动测试延迟选择最优节点
  • 🔐 安全加密 - 使用军用级 xchacha20 加密算法
  • 🌐 稳定连接 - Cloudflare 动态域名确保高可用性

🚀 应用场景

  • 💼 远程办公 - 访问公司内网资源
  • 🏠 家庭网络 - 远程管理家庭设备
  • ☁️ 混合云服务 - 构建私有云架构
  • 🛠️ 开发环境 - 远程调试和开发

📊 网络拓扑

下图展示了完整的网络架构设计：

    graph TB
    subgraph "外网环境"
        Internet[互联网]
        CF[Cloudflare DNS<br/>123456.xyz]
        Client[客户端设备<br/>运行 Clash]
    end

    subgraph "家庭内网 192.168.x.0/24"
        Router[ImmortalWrt 路由器<br/>Newifi D1<br/>192.168.x.1]
        NAS[黑群晖 NAS<br/>DS3617xs<br/>192.168.x.2]
        Mac[Mac 主机<br/>192.168.x.x]
        Win[Windows 主机<br/>192.168.x.x]
        Services[内网服务<br/>数据库/下载/云盘等]
    end

    subgraph "NAS 容器服务"
        SS[Shadowsocks-libev<br/>端口 8888]
        Nginx[Nginx 反向代理]
        DDNS[DDNS 服务<br/>更新动态 IP]
    end

    %% 外网连接
    Internet --> CF
    Client --> CF
    CF --> Router

    %% 路由器连接
    Router --> NAS
    Router --> Mac
    Router --> Win

    %% NAS 内部服务
    NAS --> SS
    NAS --> Nginx
    NAS --> DDNS
    NAS --> Services

    %% 代理访问路径
    Client -.-> SS
    SS -.-> Services

    %% 反向代理
    Nginx --> Router

    %% DDNS 更新
    DDNS --> CF

    %% 端口转发
    Router --> SS

🛠️ 硬件 & 软件清单

💻 主要设备

  • 📶 主路由器 - 一台刷了 ImmortalWrt 的 Newifi D1 路由器

    • 功能：主路由、端口转发、DHCP 分配内网 IP

  • 💾 NAS 服务器 - 一台星际蜗牛黑群晖 NAS

    • 版本：DS3617xs
    • 服务：Docker、Shadowsocks-libev、Nginx 反向代理、DDNS 服务

🌐 网络服务

  • 📜 域名服务 - 准备一个域名（示例：123456.xyz）

    • 托管平台：Cloudflare
    • 用途：DNS 解析和动态域名管理

  • 🔄 客户端软件 - Clash 代理客户端

    • 功能：访问 SS 服务、设置代理组、URL 节点测试
    • 保障：访问内网的安全性

🚀 实施步骤

1️⃣ 安装路由器系统

📥 固件下载与刷机

  • 下载固件 - 从 ImmortalWrt地址 下载符合硬件的固件 固件下载

  • 刷机流程 - 如果是第一次刷机，请按以下步骤操作：

    1. 将路由器恢复出厂设置
    2. 先安装 Kernel 镜像
    3. 进入系统后，按提示安装 Sysupgrade 镜像

2️⃣ 路由器基础配置

💾 存储扩容设置

⚠️ 重要提示：必须先完成存储扩容，否则后续设置会失效

  • SD卡配置 - 插入 16G SD卡，分配存储空间：

    • 1G → /overlay （系统空间、软件包安装）
    • 剩余空间 → /workspace （日常使用、File Browser等）

  • 参考文档 - 挂载点SD卡扩容

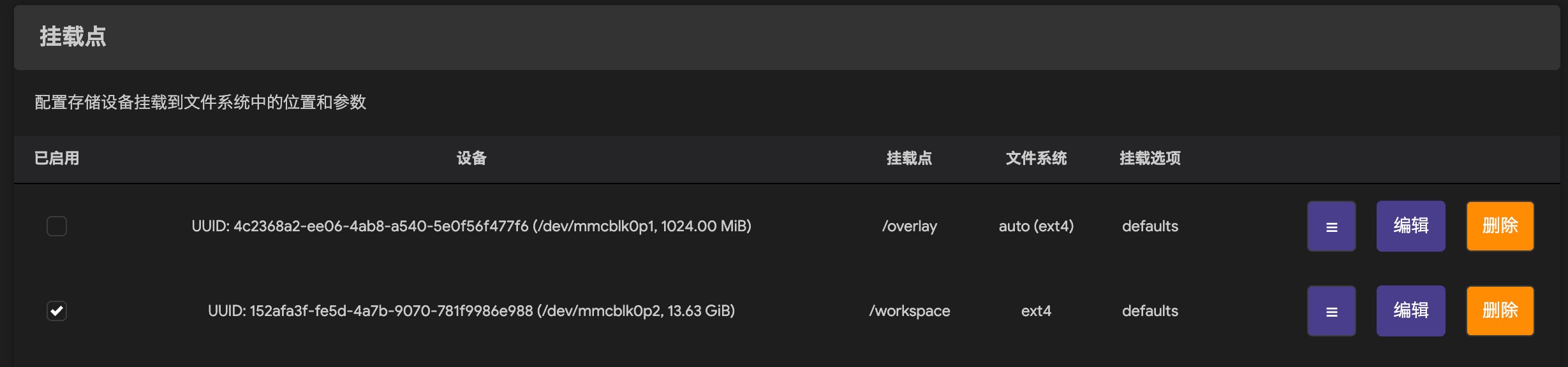

  • 配置效果： 挂载点

🌐 网络接口配置

LAN 口设置：

  • 路径：网络 > 接口 > lan > 编辑
  • IPv4 地址：192.168.x.1 （主路由地址）
  • DHCP 起始：50 （客户端地址从 192.168.x.50 开始）

WAN 口设置：

  • 路径：网络 > 接口 > wan > 编辑
  • 连接方式：PPPoE 输入宽带账号密码

🏠 静态IP分配

  • 添加静态租约：状态 > 概览 > 已分配的 DHCP 租约 > 静态租约
  • 设置静态IP：网络 > DHCP/DNS > 静态IP地址分配
  • 示例配置：将安装 SS 的主机 IP 设置为 192.168.x.2

🔄 端口转发配置

  • 配置路径：网络 > 防火墙 > 端口转发
  • 添加规则：WAN 端口 8888 → 内网 192.168.x.2:8888

🌍 本地域名解析

  • 配置路径：网络 > DHCP/DNS > 常规
  • 添加解析：/123456.xyz/192.168.x.2
  • 作用：将域名 123456.xyz 指向内网 192.168.x.2

3️⃣ NAS 服务配置

⚡ DDNS 动态解析

  • 执行设备：使用 NAS 计划任务（Newifi D1 性能有限）
  • 功能：动态 IP 配置到 Cloudflare

🐳 Docker 容器部署

  • 镜像获取：黑群晖需通过镜像站下载后上传
  • 容器服务：安装 shadowsocks-libev

🔐 Shadowsocks 配置

  • 端口设置：8888 （与路由器端口转发一致）
  • 密码生成：使用 UUID生成器
  • 加密方式：xchacha20-ietf-poly1305

🔄 Nginx 反向代理

  • 配置路径：控制面板 > 应用程序门户 > 反向代理服务器
  • 代理规则：x.123456.xyz:80 → 192.168.x.1:80
  • 访问方式：通过 http://x.123456.xyz 访问路由器

4️⃣ Clash 客户端配置

在原有配置文件基础上，添加以下节点配置

# Clash 代理配置文件
proxies:
  - name: 123456-ss                          # 代理节点名称，用于后续引用
    type: ss                                 # 使用 Shadowsocks 协议
    server: 动态域名.123456.xyz              # 代理服务器地址，通过 Cloudflare 动态解析
    port: 8888                               # 代理服务器端口
    cipher: xchacha20-ietf-poly1305          # 加密算法，提供高强度安全保护
    password: password                       # 连接认证密码
    udp: true                                # 启用 UDP 转发，支持 DNS 查询等

proxy-groups:
  - name: 123456-net                         # 代理组名称
    type: url-test                           # 自动测试延迟选择最快节点
    proxies:
      - 123456-ss                            # 包含上面定义的代理节点
    url: 123456.xyz                          # 测试连通性的目标地址
    interval: 300                            # 每 300 秒测试一次延迟

rules:
  - DOMAIN,www.123456.xyz,DIRECT             # www 子域名直连，用于公开博客访问
  - DOMAIN-SUFFIX,123456.xyz,123456-net      # 其他 .123456.xyz 域名走代理，访问内网服务
  - MATCH,DIRECT                             # 其他所有流量直连，正常上网

🔧 高级使用技巧

🚀 SSH 隧道端口转发

通过 Shadowsocks 连接到内网后，主路由器变成跳板机。利用 SSH 隧道技术，将内网设备端口映射到本地，实现灵活的内网服务访问。

💡 基本原理

  • 🏗️ 跳板机制 - SS 连接后，路由器成为访问内网的桥梁
  • 🔄 端口转发 - 通过 SSH 隧道将远程端口映射到本地端口
  • 👻 透明访问 - 本地应用像访问本地服务一样访问内网服务

📝 命令格式

ssh -N -L 本地端口:目标IP:目标端口 用户@跳板机地址

🎯 实际使用示例

多端口映射：

# 映射内网多个服务端口到本地
ssh -N -L 1234:192.168.x.x:1234 -L 5678:192.168.x.x:5678 [email protected]

参数详解：

  • -N - 不执行远程命令，仅建立隧道
  • -L 1234:192.168.x.x:1234 - 本地 1234 端口转发到内网设备 1234 端口
  • -L 5678:192.168.x.x:5678 - 同时映射多个端口
  • [email protected] - 通过路由器域名以 root 用户连接

📱 实用场景示例

数据库访问：

# 隧道建立
# 本地连接
mysql -h 127.0.0.1 -P 3306

Web 服务访问：

# 隧道建立
# 浏览器访问
http://127.0.0.1:8080

远程桌面连接：

# 隧道建立
# RDP 连接
127.0.0.1:3389

💡 使用提示：建立隧道后，通过 127.0.0.1:端口号 访问内网服务，就像这些服务运行在本地一样方便！
